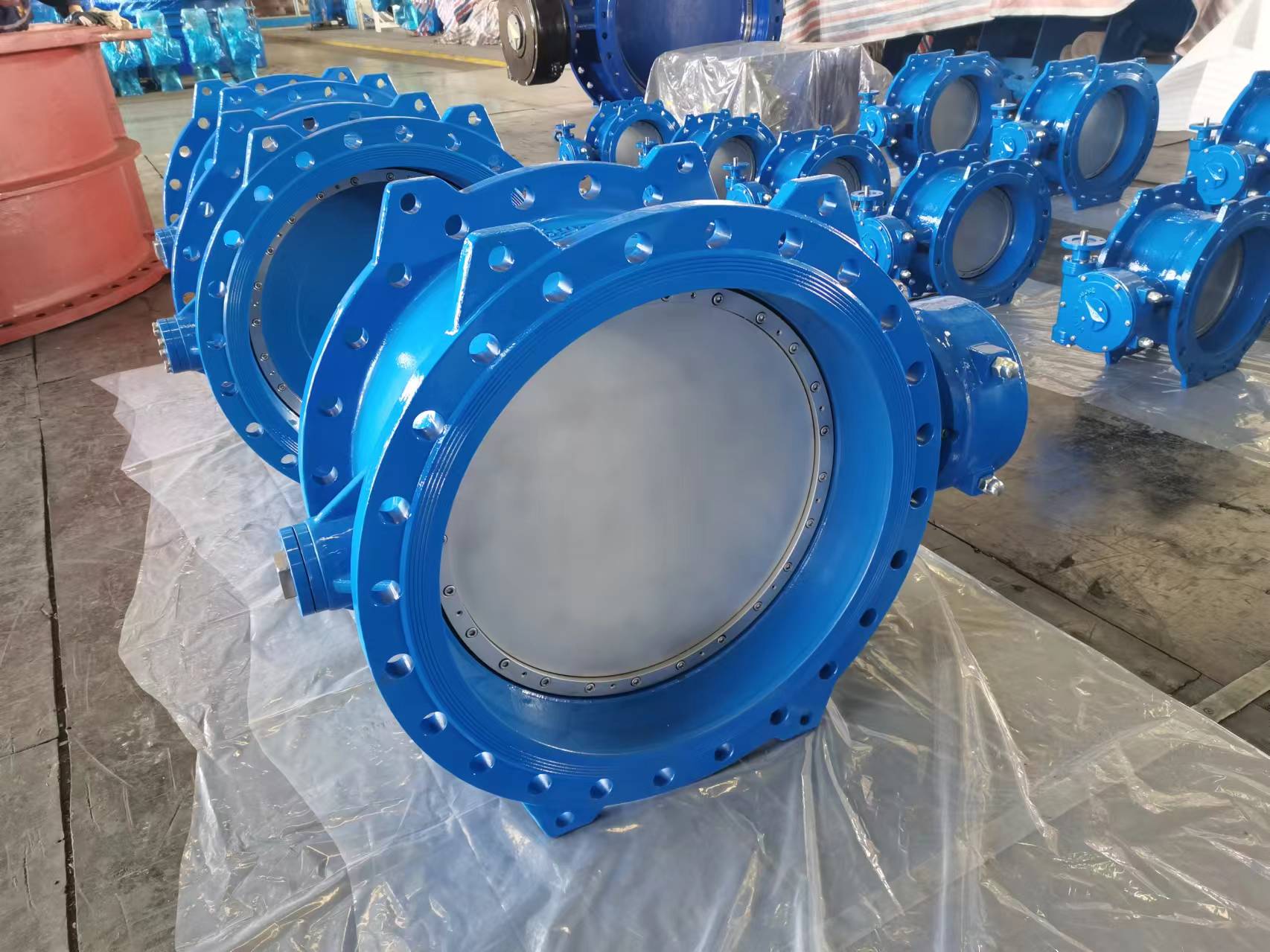

ডবল অদ্ভুত প্রজাপতি ভালভ
EN1074-1 এবং EN1074-2 টাইপ অনুমোদন সার্টিফিকেশন সহ, পানীয় জলের সাথে ব্যবহারের জন্য, WRAS অনুমোদিত
প্রেসার রেটিং: PN10, PN16, PN25, PN40
সাইজ রেঞ্জ: DN200 ~ DN4000
আসন উপাদান: ইপিডিএম/এনবিআর/ভিটন/সিলিকন/মেটাল
EN 593, BS5155, DIN3354 এ ভালভ ডিজাইন
EN 1092, ASME B16.5, ASME B16.1, AWWA C207 এর ফ্ল্যাঞ্জ
মুখোমুখি দৈর্ঘ্য EN 558-1 / ISO 5752 সিরিজ 14 বা সিরিজ 13
স্টেইনলেস স্টীল ঢালাই এবং ফিনিশড বডি সীট একটি জারা নিশ্চিত করে এবং সিট ফেস প্রতিরোধী পরিধান করে।
সীমিত উপাদান বিশ্লেষণ দ্বারা যাচাইকৃত স্ট্রীমলাইনড লো প্রোফাইল ডিস্ক ডিজাইন উচ্চ শক্তি এবং নিম্ন প্রবাহ প্রতিরোধের নিশ্চিত করে
শ্যাফ্ট বিয়ারিং এবং ডিস্কের মধ্যে যৌথভাবে ডিজাইন করা সিল গ্যাসকেটের মাধ্যমে, শ্যাফ্ট বিয়ারিং এবং ক্লোজড ডিস্ক চোখের উপর ডাবল O রিং, তারা পরিষেবা মাধ্যমের ক্ষয় এড়াতে খাদ এবং শ্যাফ্ট সিলের জন্য একটি শুষ্ক অপারেটিং অবস্থা তৈরি করে।
এন্টি-ব্লো আউট খাদ নকশা.
টেপার পিন বা কী (ঐচ্ছিক) মাধ্যমে ডিস্ক থেকে শ্যাফ্ট সংযোগ।
ব্রোঞ্জ বা স্টেইনলেস স্টীলের রেখাযুক্ত PTFE-তে স্ব-তৈলাক্ত বিয়ারিং শ্যাফ্ট ঘর্ষণ এবং অপারেটিং টর্ক কমায়, বিয়ারিংগুলি ডিস্ককে কেন্দ্রে রাখে এবং অক্ষীয় আন্দোলন প্রতিরোধ করে;
শ্যাফ্ট সিলিং সিস্টেমে একাধিক O রিংগুলি প্রবেশ এবং ময়লা রোধ করতে পারে।প্যাকিং গ্রন্থি এবং শ্যাফ্ট কভারের O রিংগুলি পাইপলাইন থেকে ভালভ না সরিয়ে সহজেই প্রতিস্থাপন করা যেতে পারে।
সম্পূর্ণ ভ্যাকুয়াম পরিষেবা অবস্থার জন্য উপযুক্ত.
T প্রোফাইলযুক্ত স্থিতিস্থাপক সীল রিং একটি রিটেইনার রিং এবং বোল্ট দ্বারা ডিস্কে সুরক্ষিত এবং দ্বিগুণ দিকে নির্ভরযোগ্য সিলিং কার্যকারিতা নিশ্চিত করে।সীল রিং সাইটে সহজেই সামঞ্জস্য বা প্রতিস্থাপন করা যেতে পারে।বিশেষ সরঞ্জামের প্রয়োজন নেই।
বাহ্যিক লকিং ডিভাইসটি নন-ড্রাইভ শ্যাফ্ট প্রান্তে সরবরাহ করা হবে, যাতে খোলা বা বন্ধ অবস্থানে পরিষেবাতে থাকা ভালভের সাথে গিয়ারটি সরানো যায়।
গিয়ারবক্স + হ্যান্ডহুইল এবং ISO 5210 টপ ফ্ল্যাঞ্জের সাহায্যে একটি বৈদ্যুতিক অ্যাকচুয়েটরের সাথে মিলিত হতে হবে, যদি পরবর্তী তারিখে প্রয়োজন হয়।
ভালভ বাহ্যিক এবং অভ্যন্তরীণভাবে ফিউশন বন্ডেড ইপোক্সি লেপযুক্ত 250 মাইক্রনের পুরুত্ব (বিভিন্ন আবরণ/আস্তরণ বিশেষ অনুরোধ হিসাবে উপলব্ধ) এবং রঙ কোড RAL5005/5015/5017।
থ্রোটলিং পরিষেবা জড়িত অ্যাপ্লিকেশনগুলির জন্য এবং দীর্ঘ সময়ের নিষ্ক্রিয়তার পরে ভালভ অ্যাকচুয়েশন প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত৷
অংশ নং | বর্ণনা | উপাদান | অংশ নং | বর্ণনা | উপাদান |
1 | গিয়ার হাউজিং | নমনীয় আয়রন, GJS400-15 | 10 | চারক রিং | স্টেইনলেস স্টিল, 1.4571 |
2 | চাবি | স্টেইনলেস স্টীল, 420 | 11 | ডিস্ক সিল রিং | রাবার, EPDM |
3 | উপরের খাদ | ডুপ্লেক্স এসএস, 1.4462 | 12 | স্ক্রু | স্টেইনলেস স্টীল, A2-70 |
4 | প্যাকিং গ্রন্থি | নমনীয় আয়রন, GJS400-15 | 13 | টেপার পিন | স্টেইনলেস স্টীল, 420 |
5 | হে রিং | রাবার, EPDM | 14 | ভালভ ডিস্ক | নমনীয় আয়রন, GJS400-15 |
6 | বোল্ট | স্টেইনলেস স্টীল, A2-70 | 15 | নিম্ন খাদ | ডুপ্লেক্স এসএস, 1.4462 |
7 | খাদ ভারবহন | ব্রোঞ্জ, QAl9-2 | 16 | খাদ ভারবহন | ব্রোঞ্জ, QAl9-2 |
8 | ভালভ বডি | নমনীয় আয়রন, GJS400-15 | 17 | হে রিং | রাবার, EPDM |
9 | শরীরের আসন | স্টেইনলেস স্টীল, 316 | 18 | খাদ আবরণ | নমনীয় আয়রন, GJS400-15 |
আবরণ: ফিউশন বন্ডেড ইপোক্সি লেপ, মিন.বেধ 300 মাইক্রন
উপযুক্ত মাধ্যম: পানীয় জল, সমুদ্রের জল, TSE জল, কম ক্ষয়কারী তরল ইত্যাদি।
উপযুক্ত তাপমাত্রা: 0 ~ 80 ℃
EN12266-1 এ চাপ পরীক্ষা: ফুটো হওয়ার হার: উভয় দিকে ক্লাস A (শূন্য ফুটো)
প্রসবের আগে 100% পরীক্ষা
